1、電動卷簾

1）電動卷簾介紹

電動卷簾由電機、控制器、鋁管、下軌、安裝座和面料等組成；采用管狀電機作為驅動力；根據建筑物窗戶高度不同，可采用不同管徑的電機卷簾，管徑有40/55/63/70mm等規格；配以各種類型面料以達到不同的遮陽效果；控制方式：無線遙控。電動卷簾寬度超過3米需加中座，一個電機可做成一托二或一托三結構，可卷起多塊面料。

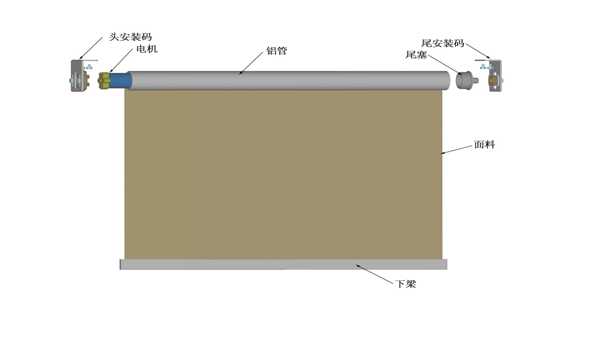

2）電動卷簾結構示意圖

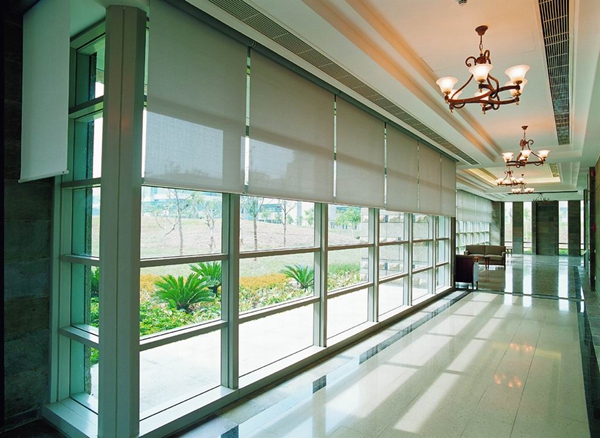

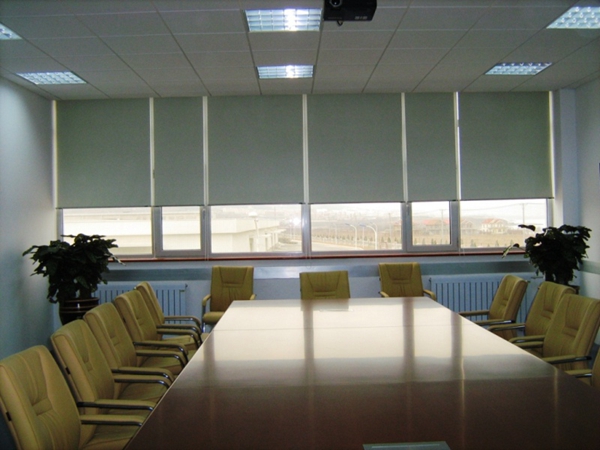

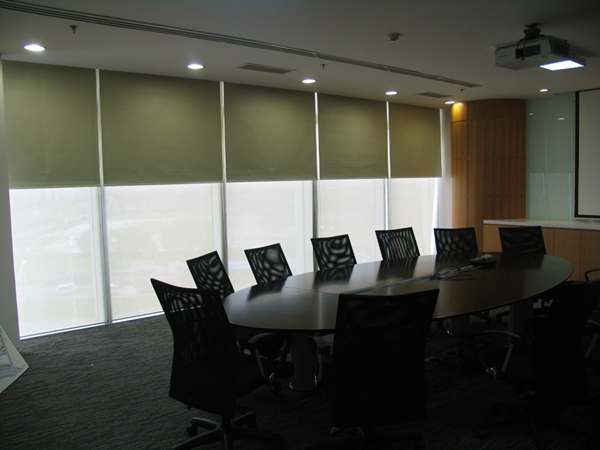

3）電卷簾實景效果圖

2、電動開合簾

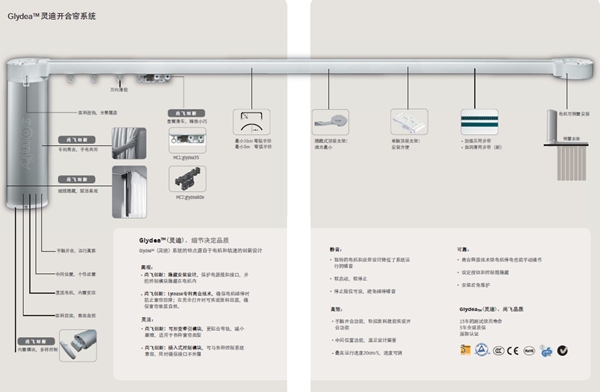

1）法國Somfy 電動開合軌

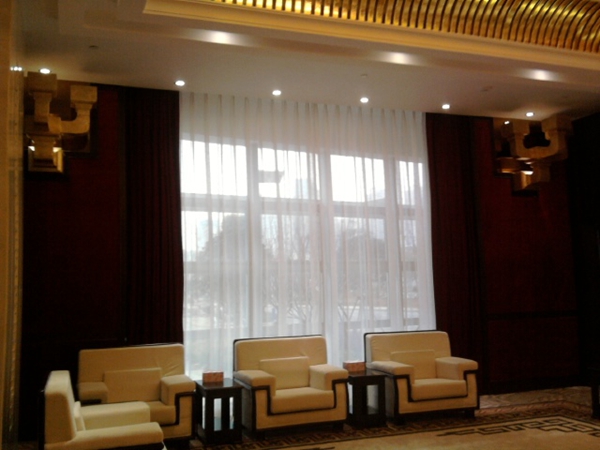

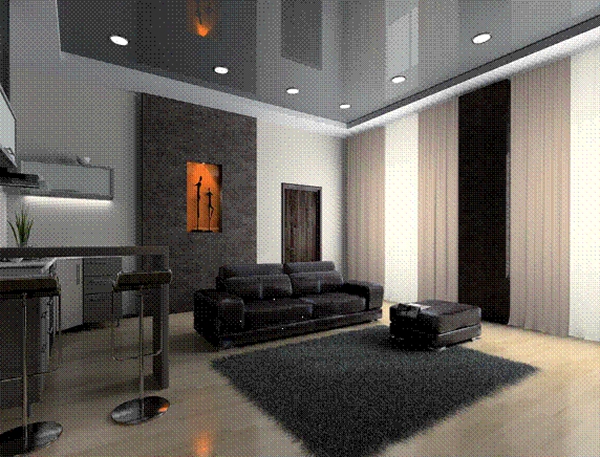

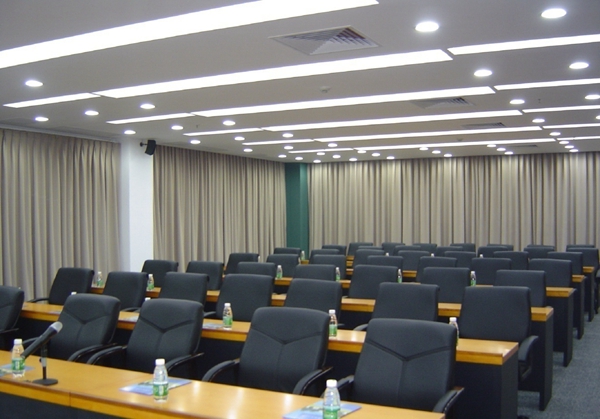

2）電動開合簾實景圖

3、天棚簾系統

1）佳力斯折疊式天幕簾

1.1 佳力斯折疊式天幕簾工作原理

由馬達、傳動機構、連接桿、軌道、面料和控制系統組成，收攏時呈折疊狀，履帶傳動，因對面料的拉力無技術要求，故可使用大部分卷簾面料，而且便于安裝。最大特點是結構簡單、運行平穩、成本低，特別適用于平面、斜面和弧形的框式玻璃結構頂。

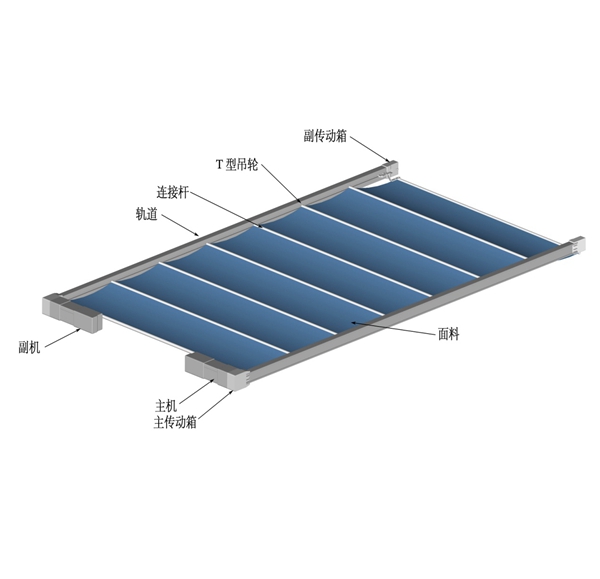

1.2 佳力斯折疊式天幕簾結構示意圖

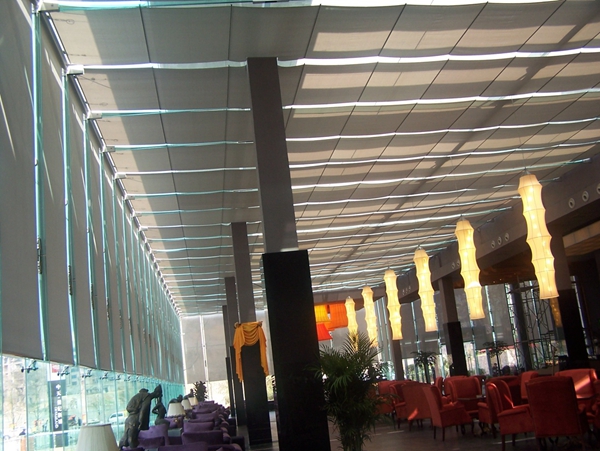

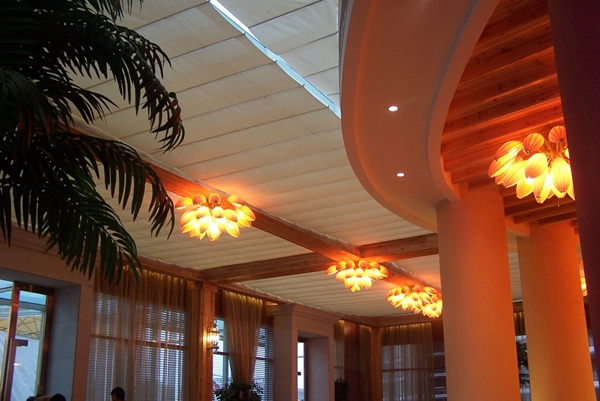

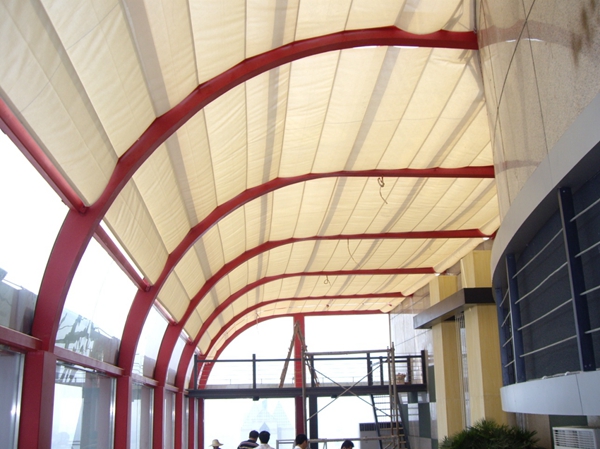

1.3 佳力斯天幕簾實景圖

2) FCS折疊式天幕簾

2.1 產品原理

該天幕簾系統由傳動機構、面料和控制器三個部分組成，利用管狀電機的轉動帶動卷管上的卷繩器旋轉從而使一根鋼絲繩進行收放。傳動部分的另一端為固定的彈簧滑輪，傳動鋼絲繩通過滑輪進行換向，使一根鋼絲繩的兩端能同時固定在卷繩器上，并且鋼絲繩始終保持繃緊狀態。
　　面料部分的上方固定并繃緊有二條或多條鋼繩（天棚簾跨度過大時改用導軌）。面料從頂端開始安裝橫向連接桿，間距等分（通常為0.4m-1m左右）。連接桿上安裝有滑輪，滑輪在固定鋼絲上滾動。面料牽引桿與傳動鋼絲繩聯接，在卷管（電機）帶動下面料沿著固定鋼絲繩展開、收攏，收攏時呈折疊狀，由于該機構張力較小，可選用普通卷簾面料；該產品最大特點是結構簡單、運行平穩、成本低，特別適用于平面、斜面和弧形的框式玻璃結構頂。適用于工程和民用，現已廣泛運用于別墅玻璃頂和陽光房的遮陽。

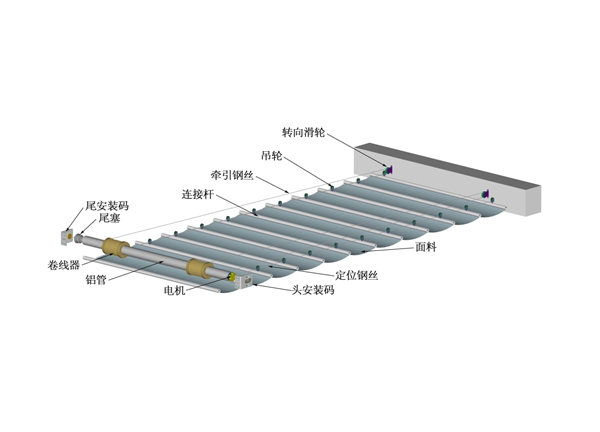

2.2 FCS折疊式天幕簾示意圖

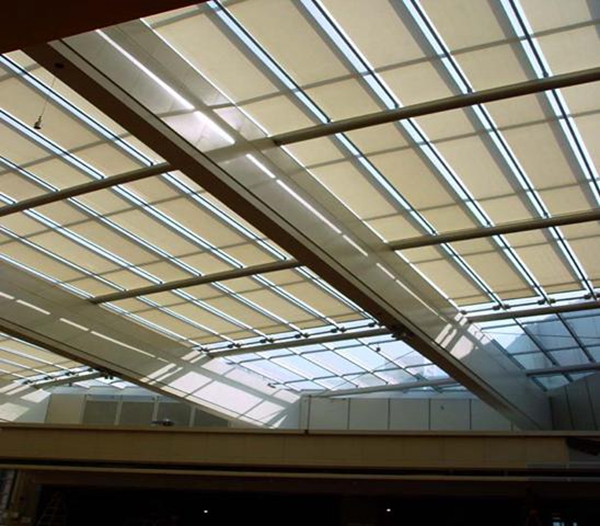

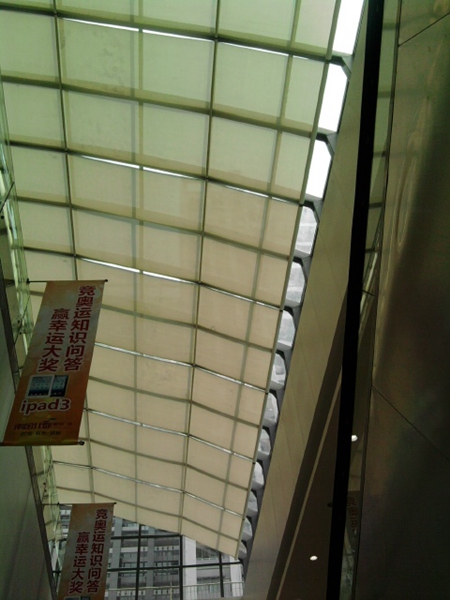

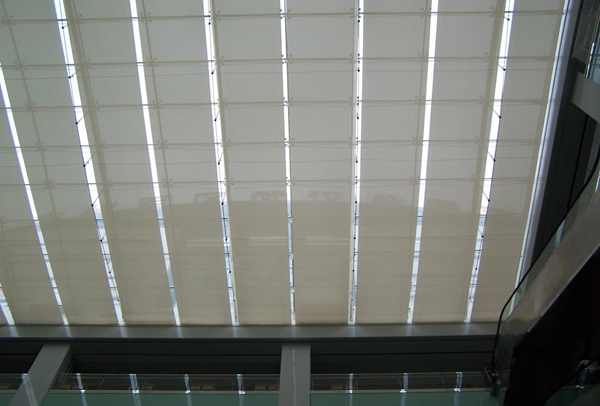

2.3 FCS折疊式天幕簾實景圖

3) FSS卷軸式天幕簾

1.1 FSS卷軸式天幕簾工作原理

FSS天棚簾系統主要有管狀電機系統組成。一端為驅動軸，內裝管狀電機；另一端為從動軸，內裝彈簧機構，電機正轉帶動面料前行，另一端的彈簧逐漸收緊，將面料張挺，電機反轉彈簧逐漸放松,遮陽面料卷回。

彈簧卷管里預緊的彈簧卷面料。面料的另外一端有牽引桿。馬達卷管上安裝有左旋和右旋成對的2個卷繩器。卷繩器上固定牽引鋼絲，而鋼絲通過卷拉固定在面料牽引桿上的牽引滑輪。馬達轉動拉動牽引鋼絲，克服彈簧卷管內彈簧的扭力，將面料拉出。馬達反轉，鋼絲松動，彈簧卷管在彈簧扭力的作用下，將部分面料卷回到彈簧卷管上，繃緊面料。這樣，在馬達卷管和彈簧卷管的共同作用下，完成面料的收放動作，起到遮陽調光的功能。

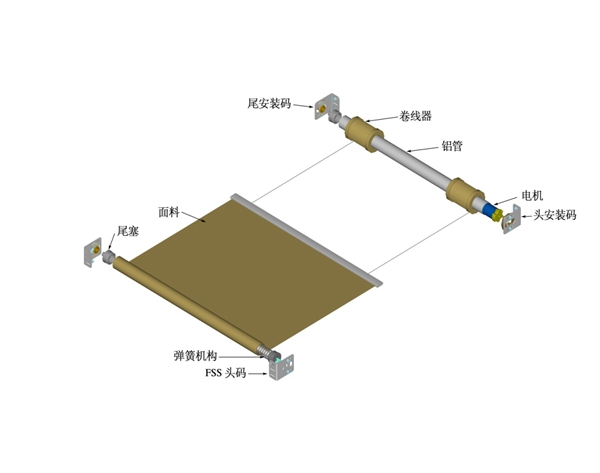

1.2  FSS結構示意圖

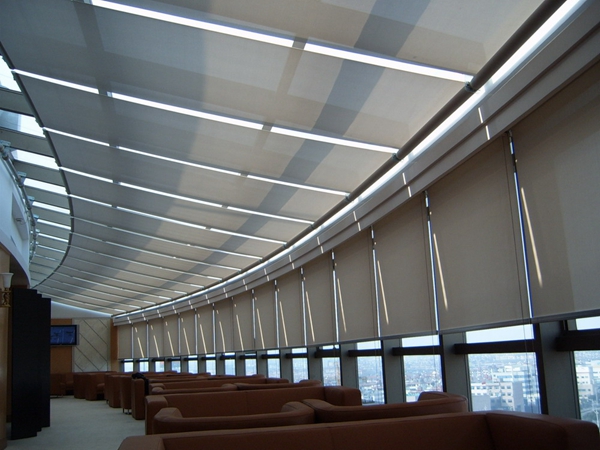

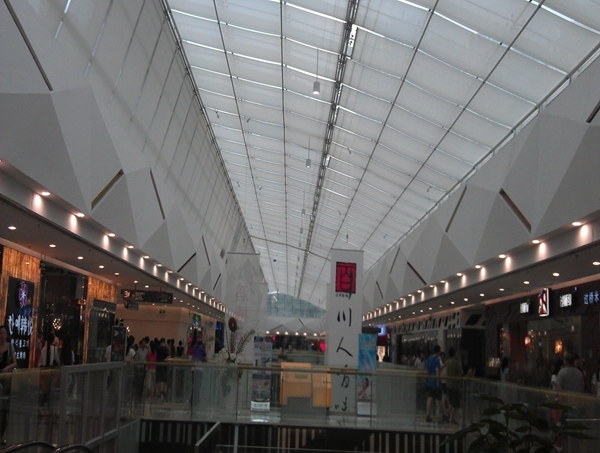

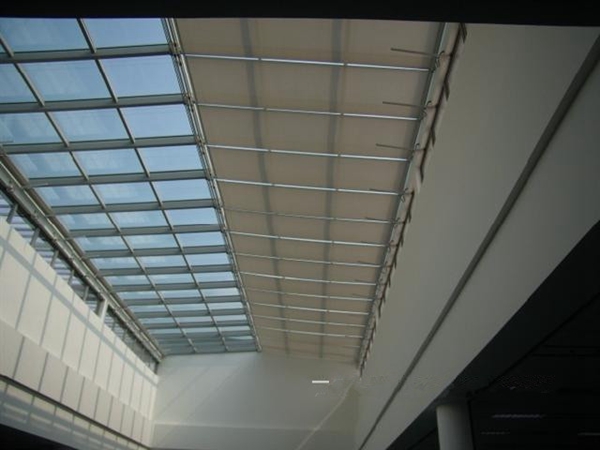

1.3  FSS卷軸式天幕簾實景圖

4) FTS卷軸式天幕簾

4.1 FTS卷軸式天幕簾產品原理

　“FTS”為面料張力系統的簡稱。其工作原理為主電機單獨帶一個抱閘線圈，可進行單獨控制，實現系統運行。“輔助” 電機在系統運行過程中起剎車作用，電子控制盒輸出一個可調電壓控制運行過程中面料所受的張力大小，該電壓范圍40V~130VAC，可由可調電位計CO2控制（CO2設置值應不低于5）。最終張力 由控制盒來實現，它使主電機停轉并抱住，同時又讓輔助電機反轉一下來獲得最終張力，使系統面料繃緊。

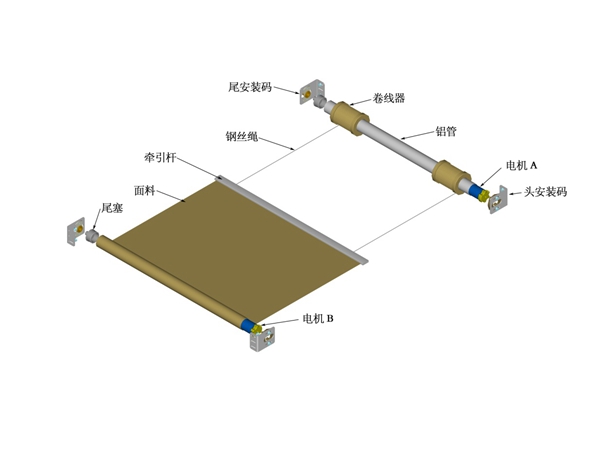

4.2  FTS結構示意圖

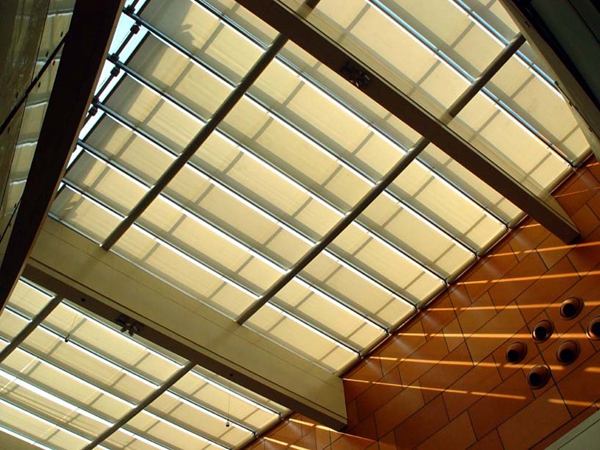

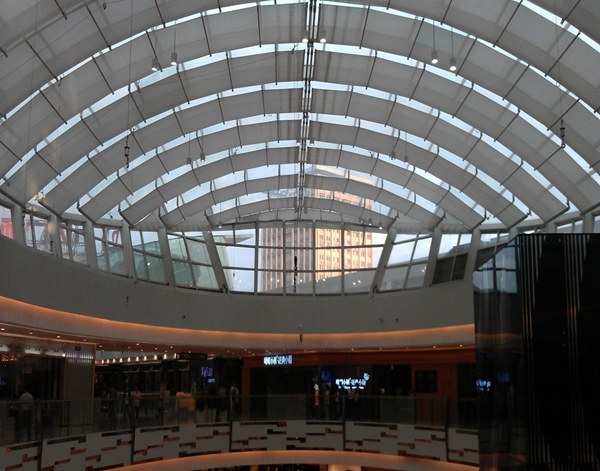

4.3 FTS卷軸式天幕簾實景圖

4、電動百葉簾

1）產品定義

　“鋁合金百葉窗”是使用很廣泛的一種窗簾，做成百葉的形狀，鋁合金百葉窗主要是由不易生銹的鋁合金構成。具有輕巧，耐久等優點。

2）產品規格

　  葉片尺寸有10×50、8×101、13×104、13×125mm（厚度×寬度）四種規格，均為雙層中空材質，可有效保持室內溫度，降低噪音。

　　要求：鋁合金百葉窗室外安裝建議單幅尺寸寬度不宜大于1.2m，高度不宜大于1.6m

3）工作方式

使用手動旋鈕或推桿電機帶動內部連接桿移動實現鋁合金百葉窗葉片的翻轉功能，葉片具有0～105度的翻轉角度，可隨意調節，當葉片角度為90度時，可獲得最大的通風效果，當葉片角度為15～25度時，可有效防止室外的窺視，當葉片完全閉合，可阻擋暴雨的侵襲。如選用電動系統可與消防控制中心聯動，作為自動排煙散熱閘口。

4）產品結構示意圖

   電動百葉窗結構示意圖
