世界最復雜的遮陽系統遮陽企業楷模

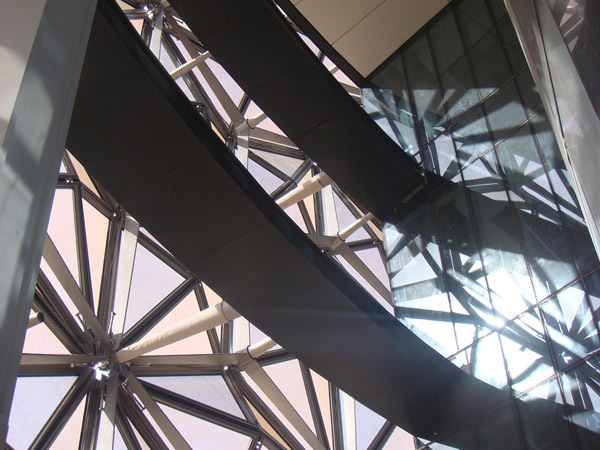

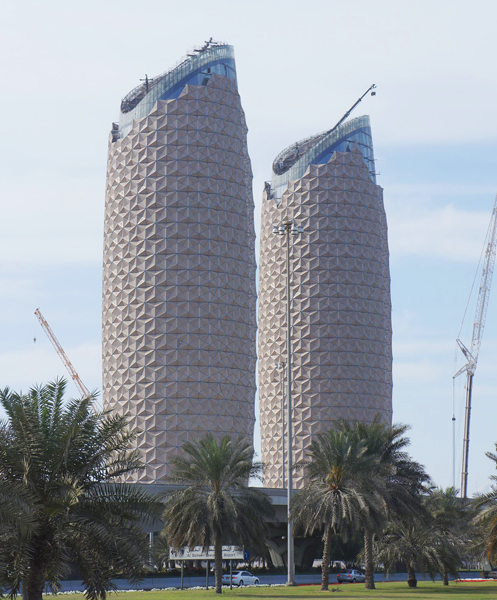

ADIC工程的Mashrabiya智能遮陽系統，顛覆了傳統的遮陽形式。將機電與幕墻有機地結合在一起，使幕墻有了一個新的設計思維。當建筑幕墻遭受陽光直射時，Mashrabiya呈張開狀態，從而為建筑提供遮陽。隨著太陽沿樓體的移動， Mashrabiya 可隨時間逐漸呈現張開或關閉狀態，從而實現根據外部環境的變化對大樓的內部溫度、光線進行智能調節。

Mashrabiya是由上百個零件組裝而成，所有零件之間的配合尺寸及公差，及不同材質的材料特性（強度、硬度、色牢度、化學成份等）都是需要考慮的因素。

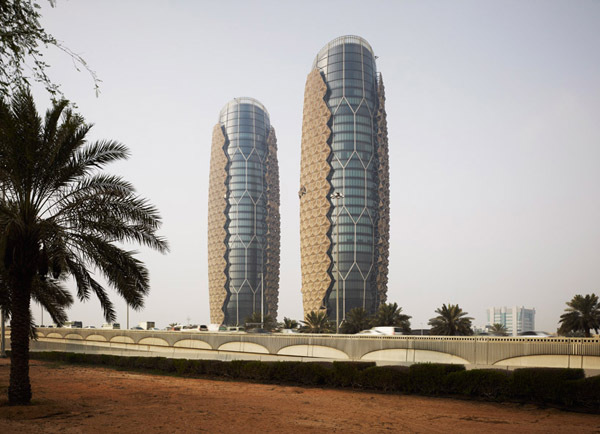

a) 單元：由于樓體呈蠶蛹形，其橫截面由多段不同直徑及圓心的弧線組成，縱截面也如此，故每一樘單元的尺寸都有差異，設計的工作量相當大。針對此情況，我們將整個工程的玻璃幕墻外輪廓進行三維建模。并將所有單元的三維數 據進行統計、整理、歸類。

b) 電動立面傘式智能遮陽系統。

遮陽系統是本工程最大的建筑特點。由于玻璃幕墻由玻璃和金屬結構組成，而玻璃表面換熱性強，熱透射率高，故對室內熱條件有極大的影響，在夏季，陽光透過玻璃射入室內，是造成室內過熱的主要原因。特別在南方炎熱地區，如果人體再受到陽光的直接照射，將會感到炎熱難受。在玻璃幕墻上設置遮陽系統，可以最大限度減少陽光的直接照射，從而避免室內過熱，是炎熱地區建筑防熱的主要措施之一。設置遮陽后，會有以下作用及效果

I) 遮陽對太陽輻射的作用。外圍護結構的保溫隔熱性能受許多因素的影響，其中影響最大的指標就是遮陽系數。一般來說，遮陽系數受到材料本身特性和環境的控制。遮陽系數就是透過有遮陽措施的圍護結構和沒有遮陽措施的圍護結構的太陽輻射熱量的比值。遮陽系數愈小，透過外圍護結構的太陽輻射熱量愈小，防熱效果愈好。

II) 遮陽對室內溫度作用。遮陽防止室內溫度上升有明顯作用，有遮陽時，房間溫度波幅值較小，室溫出現最大值的時間延遲，室內溫度場均勻。因此，遮陽對空調房間可減少冷負荷，所以對空調建筑來說，遮陽更是節約電能的主要措施之一。

III) 遮陽對采光的作用。從天然采光的觀點來看，遮陽措施會阻擋直射陽光，防止眩光，使室內照度分布比較均勻，有助于視覺的正常工作。對周圍環境來說，遮陽可分散玻璃幕墻的玻璃（尤其是鍍膜玻璃）的反射光，避免了大面積玻璃反光造成光污染。

IV) 遮陽對建筑外觀的作用。一般人都認為玻璃幕墻設計只能平板化，無法設計外遮陽等遮陽設施，但是由國外的許多案例我們可以發現金屬玻璃幕墻能以輕巧的金屬板設計成優美的遮陽形式并成為建筑造型有趣的一部份。遮陽系統在玻璃幕墻外觀的玻璃墻體上形成光影效果，體現出現代建筑藝術美學效果。因此，在歐洲建筑界，已經把外遮陽系統作為一種活躍的立面元素，加以利用，甚至稱之為雙層立面形式。一層是建筑物本身的立面，另一層則是動態的遮陽狀態的立面形式。這種具有 “動感” 的建筑物形象不是因為建筑立面的時尚需要，而是現代技術解決人類對建筑節能和享受自然需求而產生的一種新的現代建筑形態。而不同于老式的遮陽系統，本工程的智能遮陽系統是由遮陽板（鋁框+遮陽膜等）、電機及智能控制系統組成?？刂葡到y軟件是智能遮陽控制系統的一個組成部分，與控制系統硬件配套使用，根據周圍自然環境的變化，通過系統線路，自動調整遮陽板或改變遮陽面積或變化角度，既阻斷熱輻射、減少陽光直射、避免產生眩光，又充分利用自然光，節約能源。

V) 本工程的建筑特點決定了每個遮陽傘的尺寸都不一樣。而且由傘的結構形式造成鋁框的加工尺寸、角度及支承桿的尺寸要由三維建模才可以確定。如按傳統設計思路進行設計，其工作量是非常巨大的?；旧鲜遣豢赡芡瓿傻娜蝿?。針對此問題，我們多方調研，最終聘請歐洲專業設計師進行程序化設計。通過INVENTER的第三方設計軟件對本工程的遮陽傘進行三維程序設計。大大提高了設計速度。同時，通過INVENTER這個三維設計軟件，我們可以方便地檢驗任何位置的遮陽傘的狀態?？梢詣討B地觀察所有機構的運行狀態。從而保證了設計的準確度。INVENTER對本工程資料存儲達300GB以上，可見這項工作量有多么巨大！

c) 本工程在單元幕墻與遮陽傘之間，還有一層燈帶，在傍晚，當遮陽傘合上后，網狀燈帶上的LED燈點亮，為整個建筑增添了嫵媚的色彩，但由于燈帶的照明范圍為 4米，從低碳環保的角度，一定要選用節能的LED燈，但一般的產品其亮度達不到建筑師要求的效果，為此，我們專門聘請專業的燈光設計師幫助我們進行燈光效果設計，并在世界范圍內搜索符合要求的燈具廠家，經過艱苦工作，最終選定意大利依古咨尼品牌產品，但遠大從未與之合作過，廠家按慣例根本不跟我們合作，但經過公司的不懈努力，最終成功說服廠家與我司簽訂合同，并按期供貨。此外，本工程的燈光效果要求燈光平行于反光板照射。這要求反光板表面不能進行普通的噴涂，而要求其表面有凹凸感才能將平行光反射出來。經過無數次的試驗，無數次地與設計師溝通，最終選定了一種能讓建筑師滿意的可以反射平行光的噴涂漆。

加工制造難度堪比核潛艇、航空產品制造

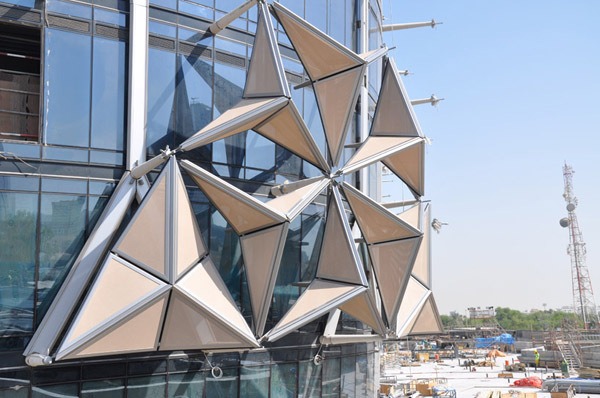

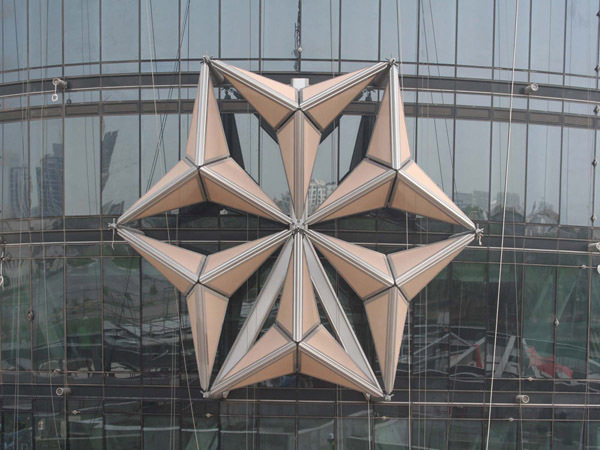

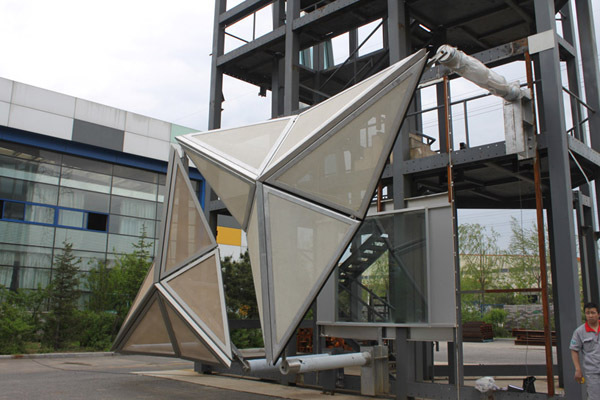

整個ADIC工程加工制造難度集中體現在2棟主樓的2098個遮陽傘的加工制造上。每個遮陽傘合攏時，外形酷似奔馳汽車標志，由三角形鋁框、Y型支撐大臂、PTFE膜、鑄件、電機五大部分組成。在工程安裝中，造型復雜的底座牢固地扎根于墻體，三個大型臂狀錐管鑄件安裝在底座上，3支支撐大臂連接在錐管頂端，組成Y型，6個覆蓋PTFE膜的三角形鋁框兩兩固定在Y型支撐大臂上，中間由柱形電機連接，在電控系統的控制下，實現自動開閉。
